Nejžádanější sestavy kol

Doporučená sestava Cena vč. DPH Hmotnost
Shimano GRX 400 DT Swiss Ritchey Comp 99 740 Kč 14545g
Shimano GRX 600 DT Swiss Ritchey Comp 100 828 Kč 14439g
Shimano GRX 810 DT Swiss Ritchey Comp 112 877 Kč 14208g
Shim. GRX 815 Di2 DT Swiss Ritchey Comp 135 550 Kč 14244g

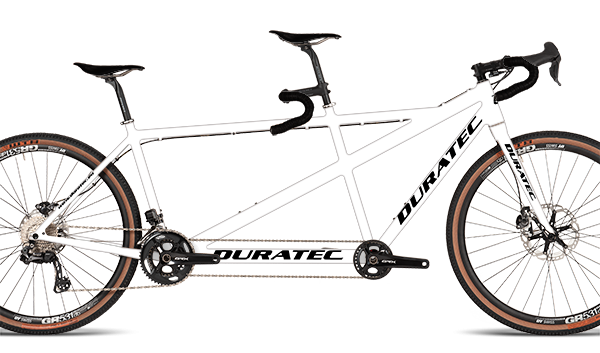

Konfigurujete pouze rám. Pro Vaši lepší představu Vám zobrazujeme celé kolo.

OK

BIG BANG

GRAVEL disk. brzdy

CENA KOLA
od 99 740 Kč
se sestavou
Shimano GRX 400 DT Swiss Ritchey Comp

Barva

Barva rámu Barva log Barva horní části rámu Barva spodní části rámu Barva log Barva sedla Barva omotávky Base Frame Nahrávám
  • Barevné styly

  • Jednobarevný Jednobarevný

    Barva rámu

    • 1501 White
    • 1502 Black
    • 1505 Classic Silver
    • 1508 Light Bronze
    • 1511 Classic Yellow
    • 1513 Spring Green
    • 1515 Light Blue
    • 1517 Pure Orange
    • 1518 Pink
    • 1520 Red
    • 2040 Attractive Green
    • 2041 Ultramarine Blue
    • 2042 Bianchi
    • 2043 Light Pink
    • 2044 Dark Grey

    Barva log

    • CA171 White
    • CA172 Black
    • CA173 Silver
    • CA174 Titan Grey
  • Speedline Speedline

    Barva horní části rámu

    • 1501 White
    • 1502 Black
    • 1505 Classic Silver
    • 1508 Light Bronze
    • 1511 Classic Yellow
    • 1513 Spring Green
    • 1515 Light Blue
    • 1517 Pure Orange
    • 1518 Pink
    • 1520 Red
    • 2040 Attractive Green
    • 2041 Ultramarine Blue
    • 2042 Bianchi
    • 2043 Light Pink
    • 2044 Dark Grey

    Barva spodní části rámu

    • 1501 White
    • 1502 Black
    • 1505 Classic Silver
    • 1508 Light Bronze
    • 1511 Classic Yellow
    • 1513 Spring Green
    • 1515 Light Blue
    • 1517 Pure Orange
    • 1518 Pink
    • 1520 Red
    • 2040 Attractive Green
    • 2041 Ultramarine Blue
    • 2042 Bianchi
    • 2043 Light Pink
    • 2044 Dark Grey

    Barva log

    • CA171 White
    • CA172 Black
    • CA173 Silver
    • CA174 Titan Grey
  • Barva sedla

    • Eclipse Black
    • Arctic White
  • Barva omotávky

    • Eclipse Black
    • Arctic White
  • Logo na rámu

    Zvolit logo

Cena za barvu:
v ceně rámu

Cena za logo: 0 Kč

  • Změnit pozadí

    • Světlé
    • Tmavé
Publikovat Stáhnout

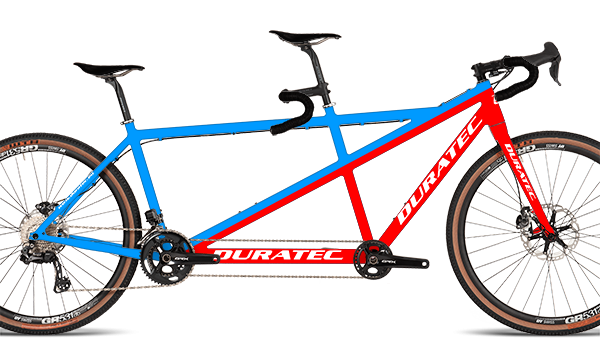

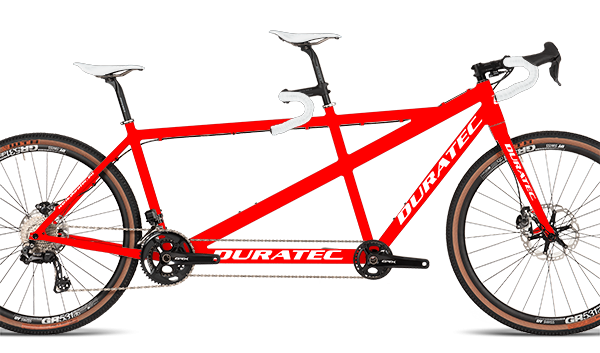

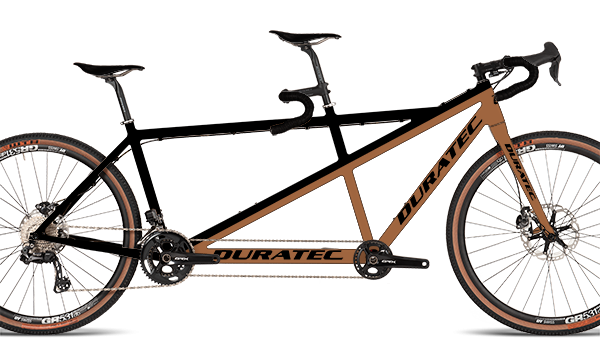

OBLÍBENÁ BAREVNÁ PROVEDENÍ:

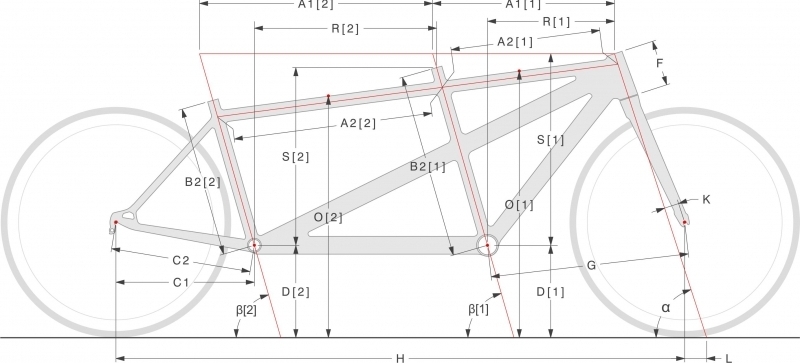

Velikost rámu

Velikost rámu je nestandardní, musíme Vám vyrobit rám na míru. Budeme Vás kontaktovat

OK
VR

cm
VR

inch
VP
[1]
cm
VP
[2]
cm
A1
[1]/[2]
mm
A2
[1]/[2]
mm
B2
[1]/[2]
mm
C1

mm
C2

mm
D
[1]/[2]
mm
F

mm
G

mm
H

mm
K

mm
L

mm
O
[1]/[2]
mm
R
[1]/[2]
mm
S
[1]/[2]
mm
α

mm
β
[1]/[2]
mm
48/46 18,9/18,1 165-172 149-168 520/685 504/684 480/460 453 460 278/278 125 599 1737 50 77,1 718/698 361/562 575/462 70,0 74,5/75,0
52/48 20,5/18,9 173-175 165-172 535/705 517/699 520/480 453 460 278/278 135 604 1763 50 73,7 750/725 367/567 586/500 70,5 74,0/74,5
54/50 21,3/19,7 176-178 168-174 550/715 532/709 540/500 453 460 278/278 145 615 1778 50 70,4 769/744 379/566 598/519 71,0 74,0/74,0
56/50 22,0/19,7 178-182 168-174 560/715 542/704 560/500 453 460 278/278 155 620 1788 50 70,4 794/753 380/562 607/537 71,0 73,5/74,0
56/54 22,0/21,3 178-182 174-178 560/725 542/724 560/540 453 460 278/278 155 620 1798 50 70,4 781/773 380/572 607/537 71,0 73,5/74,0
58/52 22,8/20,5 183-188 172-177 570/720 552/709 580/520 453 460 278/278 175 631 1804 50 70,4 814/772 384/556 626/556 71,0 73,5/74,0
58/56 22,8/22,0 183-188 178-182 570/730 552/727 580/560 453 460 278/278 175 631 1809 50 70,4 800/792 384/565 626/556 71,0 73,5/73,5
60/54 23,6/21,3 189-194 174-178 585/725 566/716 600/540 453 460 278/278 185 634 1820 50 67,1 831/791 390/562 638/574 71,5 73,0/74,0
62/56 24,4/22,0 195-200 178-183 600/730 581/719 620/560 453 460 278/278 205 650 1834 50 67,1 851/809 399/555 657/593 71,5 73,0/73,5



Dimension

Souhrn

Děkujeme za Váš zájem. Kolo můžete nyní objednat přidáním do košíku nebo konzultovat technické parametry nezávaznou poptávkou.

Cena za kolo celkem 0 Kč

Hmotnost kola cca 3400g

Uložit jako PDF Začít znovu Nezávazně poptat Přidat do košíku Pro vložení do košíku musíte mít vybranou velikost rámu a komponenty.

X

Nezávazná poptávka

Vyplňte následující položky, abychom Vás mohli zpětně kontaktovat.




BIG BANG GRAVEL disk. brzdy

Tandemové kolo aneb kolo, na kterém jedou dva cyklisté, kteří společně šlapou. Na tandemech jezdí víceméně dva typy lidí. Ti, kteří naprosto propadli kouzlu tandemového šlapání, a stali se jeho vyznavači a fanoušky. A pak ti, pro které je tandemové kolo jediná možnost pohybu či aktivního sportu vzhledem k jejich hendikepu.  V tomto druhém případě nejčastěji sedí za pilotem slepý či jinak hendikepovaný jezdec.

Postavit tandemové kolo vyžaduje značně individuální přístup zejména v jeho geometrii a konstrukci. Je nutné skloubit dohromady dvě velikosti rámů tak, aby výsledek vyhovoval oběma jezdcům.  Duratec díky vlastní zakázkové výrobě a především bohatým a dlouholetým zkušenostem s tandemáři dokáže vyladit a navrhnout geometrii rámu, následně rám vyrobit a samozřejmě i sestavit kompletní dvojkolo. Duratec je oficiálním partnerem mnoha národních reprezentací hendikepovaných sportovců po celém světě.  Reprezentanti Austrálie,  Holandska, Brazílie,  Irska, Řecka, Ruska, Belgie, Rakouska, Německa, Španělska  … a mnozí další jsou tou nejlepší referencí našich výrobků.

Big Bang G9

Big Bang G9 je gravel tandem určený pro náročnější terén typu štěrkových a polních cest, avšak nesoucí výhody silniček. Gravelové kolo všeobecně, které svojí výbavou stojí mezi horským a silničním kolem a jezdcům umožňuje poznat těžší terén a bez obav z defektu a na silnici letí při výkonu dvou jezdců jako šíp.

Ke stavbě tandemového rámu jsou použity, tak jako na všech tandemech zn. DURATEC, trubky velkého průměru z hlinikové slitiny 7020T6. Velké průměry trubek zajišťují vysokou tuhost rámu a efektivně odolávají namáhání ve směru krutu, což je zejména u tandemu, který má délku rámu okolo 1,5 metru velmi důležitý parametr. Celkově se jedná po stránce pevnosti a tuhosti o velmi kvalitní rám a to je důvodem jeho oblíbenosti po celém světě.

Duratec pro tento model vyrábí zcela unikátní dvojpřevodník určený výhradně pro kliky Shimano GRX, jehož montáží je zaručeno uložení pohonu tj. obou řetězů na pravé straně. Velikost propojovacího převodníku je 31 zubů a řadící převody ve dvou variantách a to 46-31 nebo 48-31. Při výběru elektronického řazení upravíme rám tak, aby bylo možné kabeláž Shimano Di2 vést prostorem uvnitř rámu. Baterie je integrovaná do sedlovky zadního jezdce. Všechny dostupné varianty a aktuální ceny najdete níže v detailech či na stránce Konfigurace.

Standardní vybavení
excentrický střed pro napnutí řetězu mezi středy, 1+2 páry vložek pro košík (přesný počet dle velikosti rámu), vyměnitelný držák přehazovačky Syntace, podsedlová objímka pr. 31,8 mm, provedení pro kotoučové hydraulické brzdy ovládané pilotem, hlavové složení 1 1/8” - 1 1/2" FSA ORBIT IS; zadní patky pro pevnou osu rozměru 142x12 mm; umístění pohonu pouze na pravou stranu; mechanické řazení

Extra provedení
úprava geometrie základních velikostí podle postav jezdců; dvoubarevné provedení dle možnosti konfigurátoru (speedline); příprava pro uchycení blatníků a nosiče; provedení pro elektronickou sadu Shimano Di2 nebo eTap

Připojovací rozměry
geometrie rámu pro vidlici Duratec s výškou 397 mm, vidlice Duratec F02 je vybavena pevnou osou 100/15 mm Sram Maxle, uchycení přední brzdy Post Mount, sloupek vidlice 1-1/8"÷1 1/2", délka sloupku 320 mm, rám pro průměr kol 28" (622), šíře zadní stavby Syntace X12 - 142x12 mm pro pláště maximální šíře 45mm, maximální průměr brzdového kotouče vzadu 180mm, uchycení zadní brzdy post mount, mechanické řazení; průměr sedlovky 27,2 mm

Geometrie rámu - Stáhněte si tabulku s geometrií rámu zde

Big Bang G9

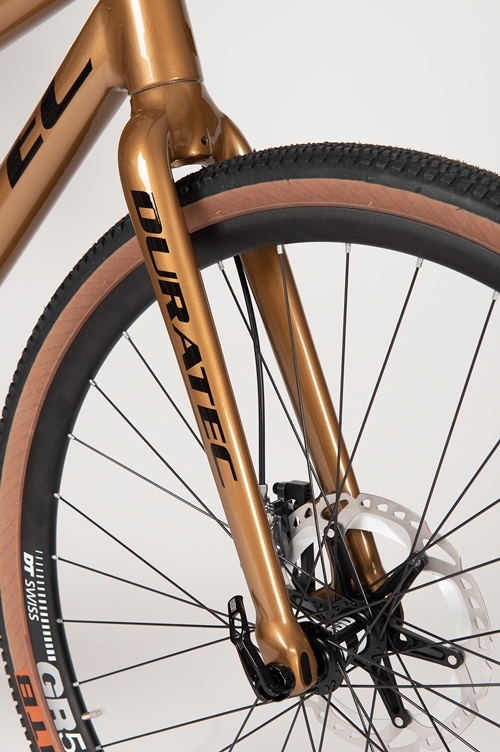

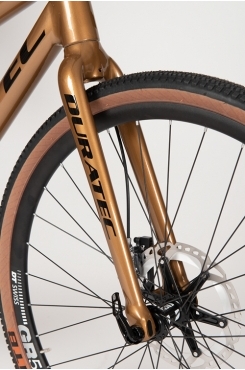

Přední vidlice DURATEC F02 je vyrobená z hliníkové slitiny 7005T6, sloupek kónický 1-1/8“-1-1/2“, průměr korunky 50 mm, váha 720g. Vidlice je pro gravel tandem Big Bang G9 je nabízena pro diskovou brzdu s uchycením postmount. Uchycení přední kola na pevnou osu 100/15 mm. Na přání zákazníka lze vyrobit s přípravou uchycení pro přední nosič a blatník.

Big Bang G9 Big Bang G9

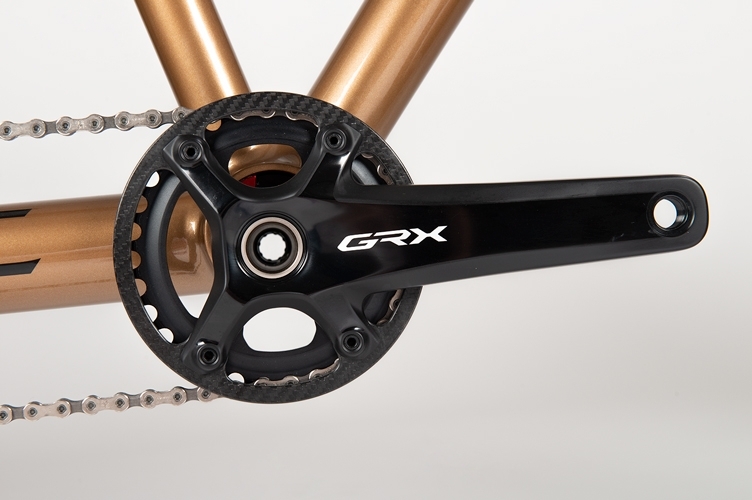

▲ Detail na propojovací převodník umístěný u pilota. Počet zubů propojovacích převodníků je 31 zubů. Převodový propojovací poměr 1:1. Převodníky byly vyvinuty firmou DURATEC a jsou určeny výhradně pro DURATEC tandemy, který je ve své dílně vyrábí CNC frézováním. Tandemové kliky Shimano GRX jsou opatřeny karbonovým krytem, který je též vyráběný přímo v Duratec.

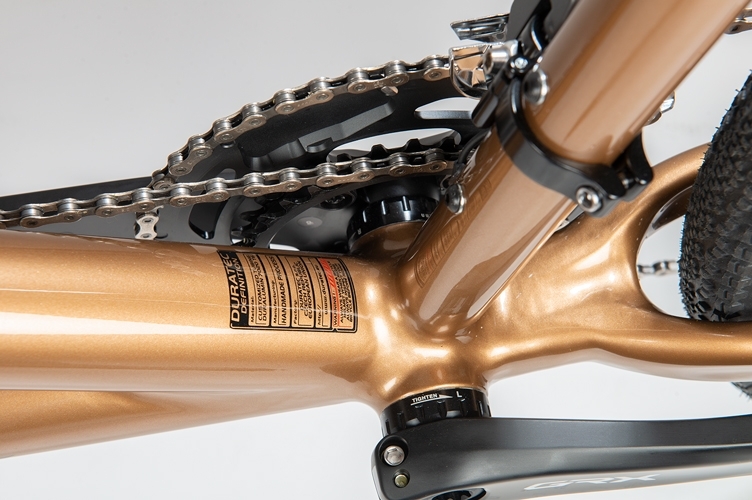

▲ Detail převodníků umístěných u spolujezdce. Speciálně navržený dvoupřevodník pro propojení středů šlapání obou jezdců ve velikosti 31 zubů a převodovém poměru 1:1. Všechny převodníky se vyrábí CNC frézováním přímo ve firmě DURATEC. Převody pro řazení jsou umístěny u spolujezdce a nabízíme je ve dvou variantách 46-31 a 48-31 zubů.

Big Bang G9 Big Bang G9

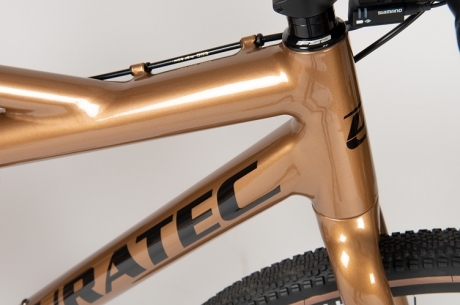

▲ Velmi často diskutovaným tématem v tandemové cyklistice je tuhost rámu a odolnost na krut. Tandemové rámy jsou mnohem delší a mají vyšší nároky zejména na krut. Rám Big Bang dosahuje vysoké torzní tuhosti díky své konstrukci a zejména použitým trubkám z hliníkové slitiny 7020T6 velkých průměrů. Spodní a středová trubka mají pr. 52 mm. V místech středu jsou trubky speciálně tvarovány, aby odolávaly vysokému zatížení.

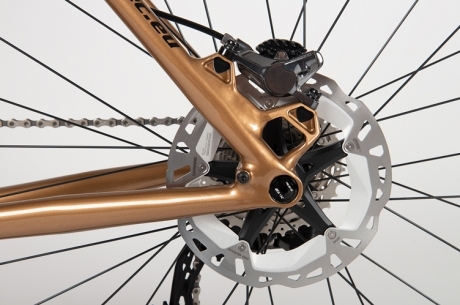

▲ Detail levé zadní patky navržené pro pevnou osu Syntace X12 (142x12mm) určené pro uchycení zadní brzdy systémem postmount. Pravá patka je uzpůsobena pro montáž vyměnitelné koncovky Syntace, která je součástí rámu.

Big Bang G9 Big Bang G9

▲ V případě přání zákazníka je možné rám připravit pro uchycení zadního i předního nosiče. Fotografie (nahoře i dole) znázorňuje nýty se šroubem připravené pro montáž zadního nosiče, který je ve spodní části uchycen též do připraveného závitu v pravé zadní patce. Optimální průchodnost kola v zadní stavbě je pro pláště 40-45 mm.

Big Bang G9 Big Bang G9

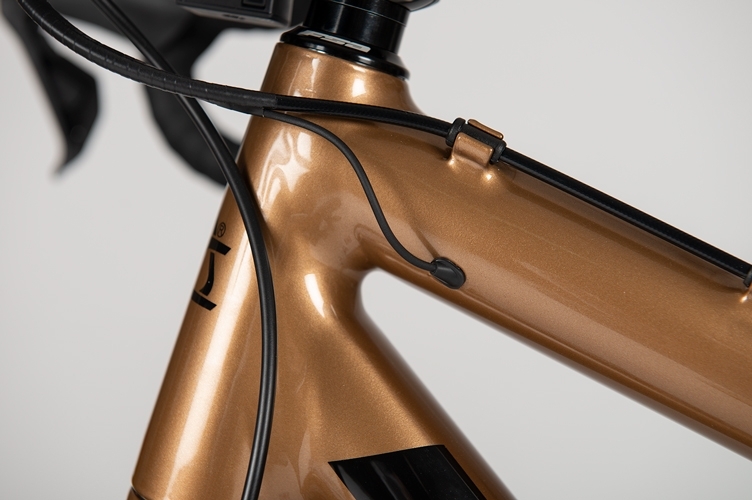

▲ Kabeláž Di2 je vedena prostorem uvnitř rámu. Baterie je umístěna v sedlové trubce druhého jezdce. Elegantní vstupy přes gromety fixují kabely v rámu. Elektronické řazení Di2 je pro tento typ kola velmi populární.
